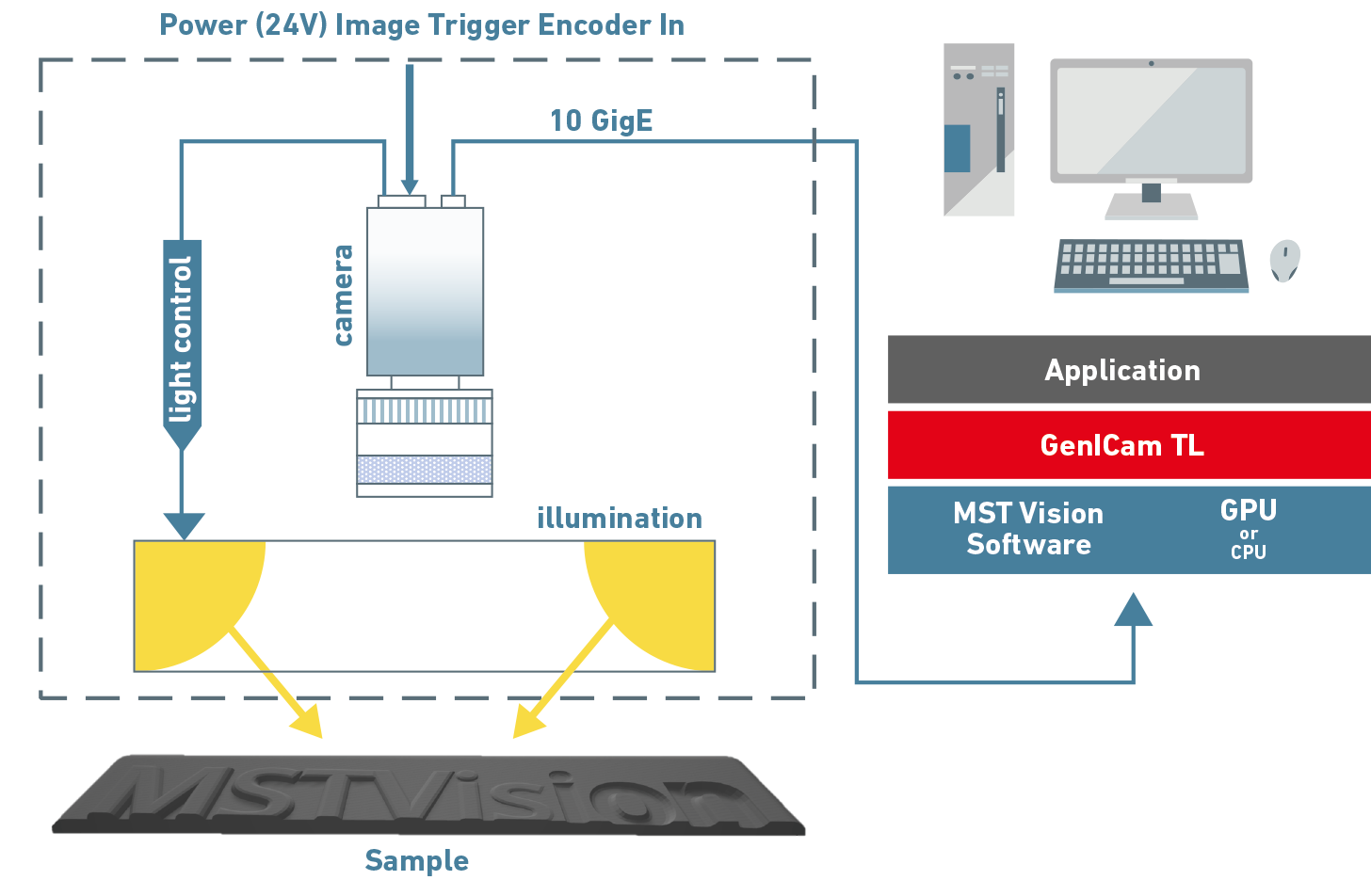

PS Advanced ist eine integrierte Systemlösung zur direkten Generierung von Photometric Stereo Ergebnisbildern aus vier einzelnen Matrixkamerabildern, einschließlich einer berechneten Höhenkarte. Die effiziente Verarbeitung direkt auf der GPU minimiert die CPU-Auslastung, und die GenICam-Implementierung ermöglicht einen einfachen Zugriff auf die Bilddaten ohne proprietäre Bildverarbeitungsbibliothek.

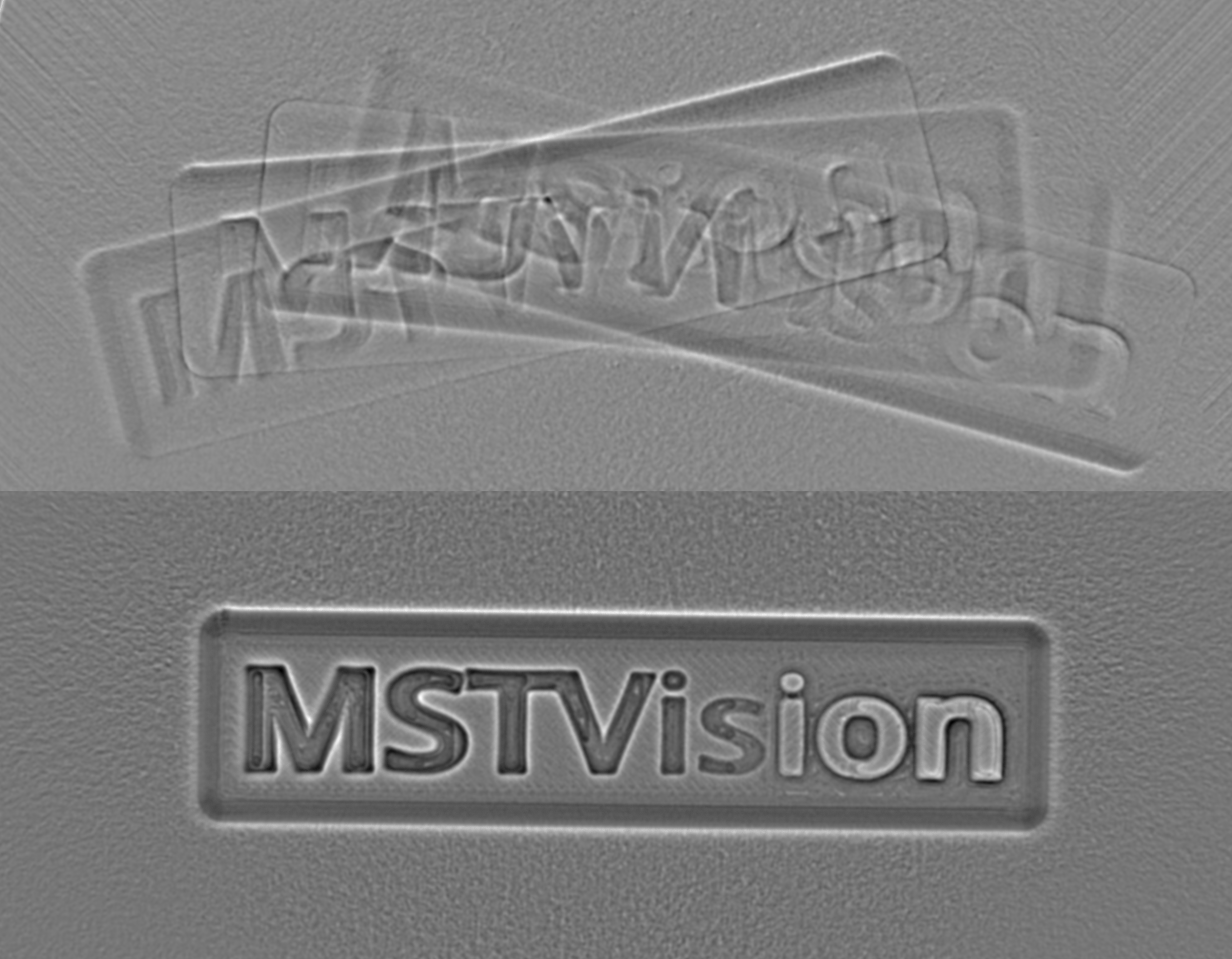

Typische Probleme, die durch den zeitlichen Versatz der Bildaufnahme entstehen, werden bereits in der Vorverarbeitung durch den MSTVision-Algorithmus kompensiert. Die Lösung eignet sich daher ideal zum Scannen anspruchsvoller Objekte, selbst wenn diese in Bewegung sind.

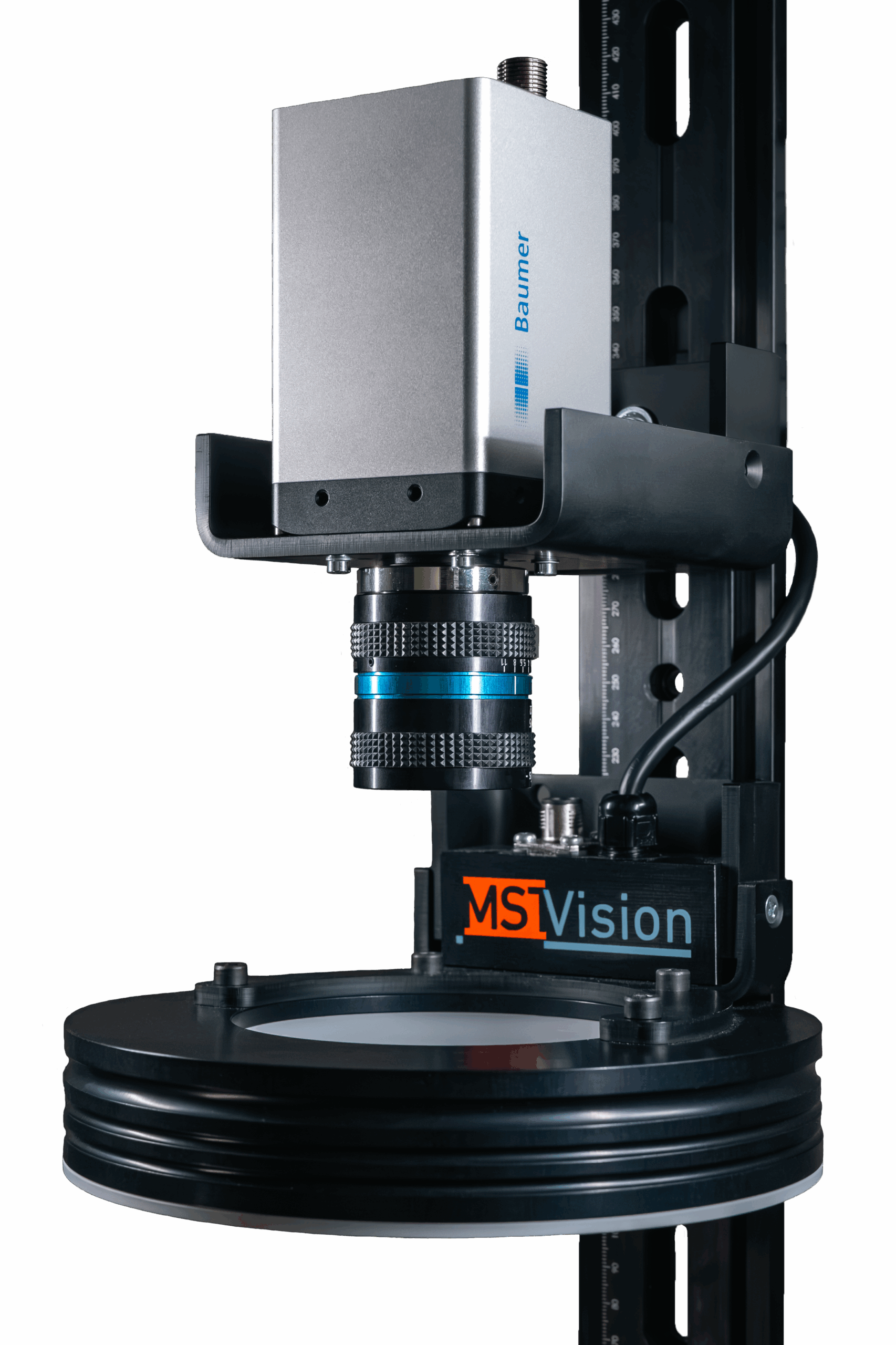

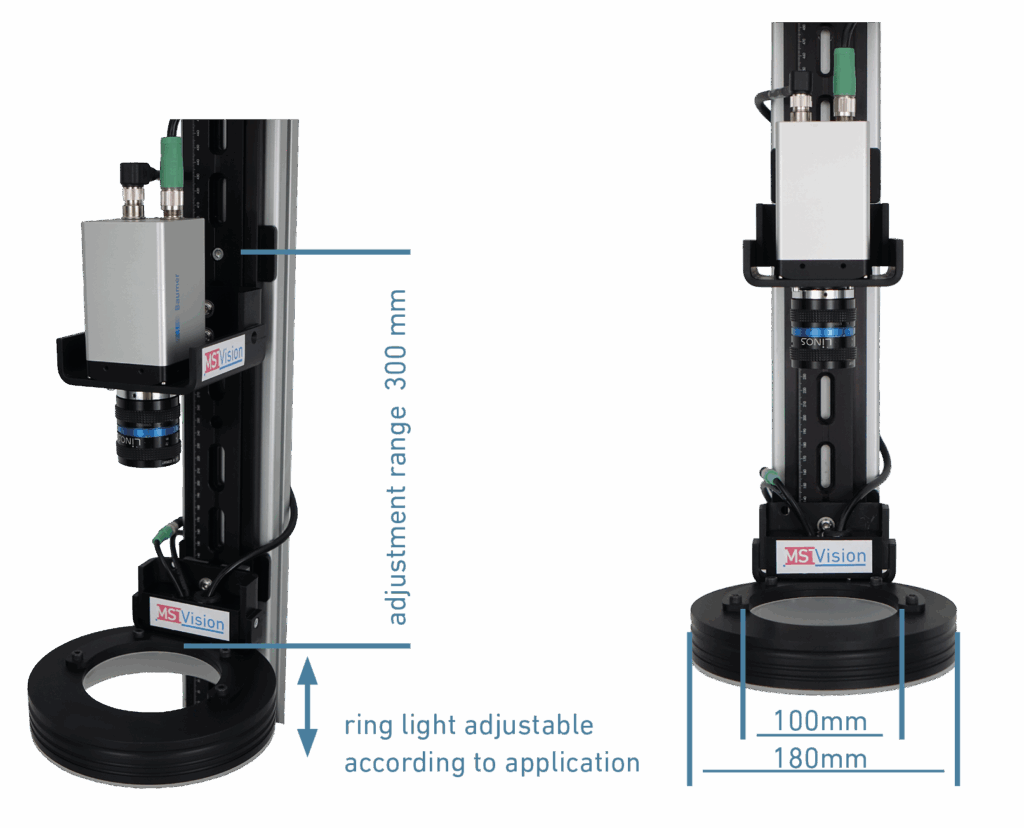

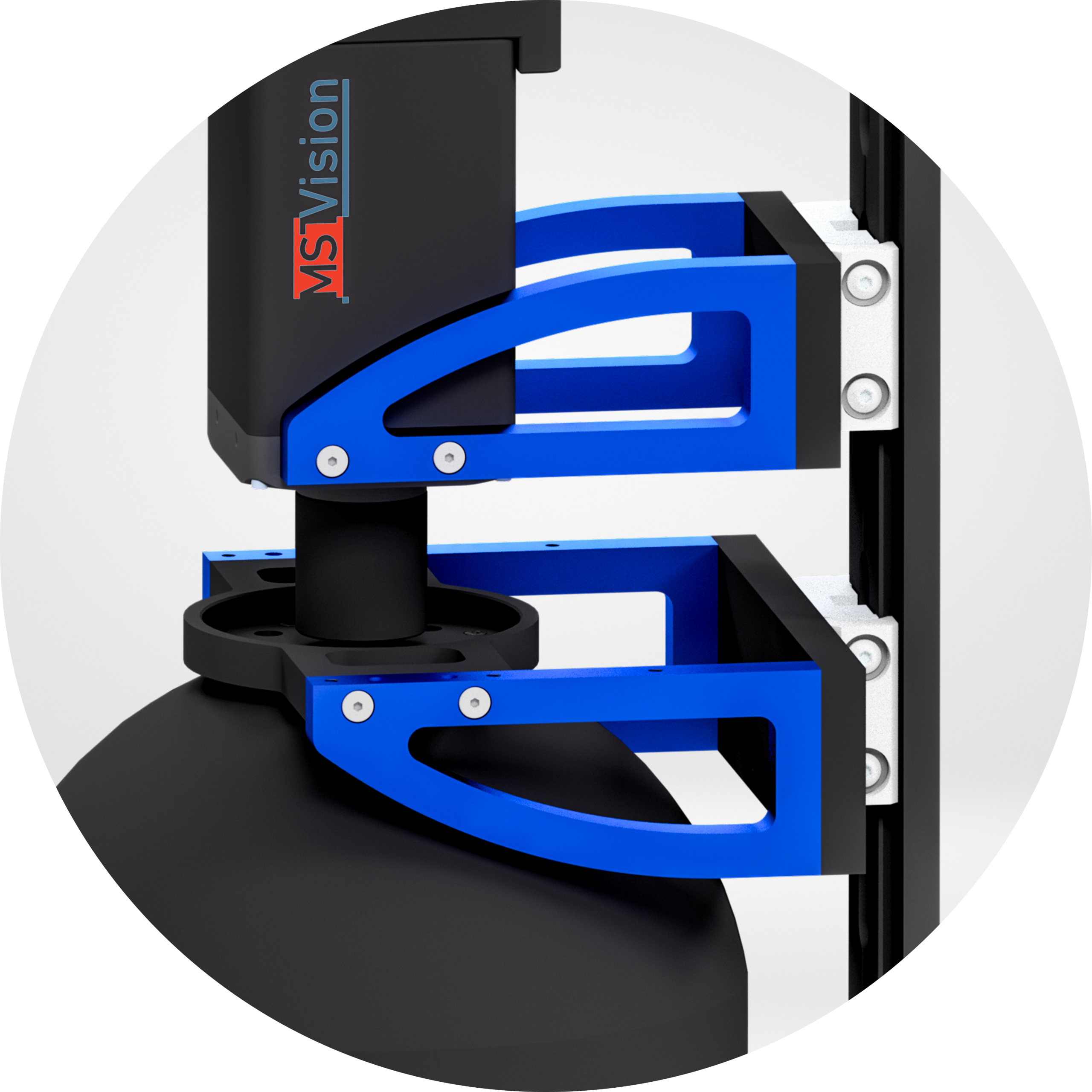

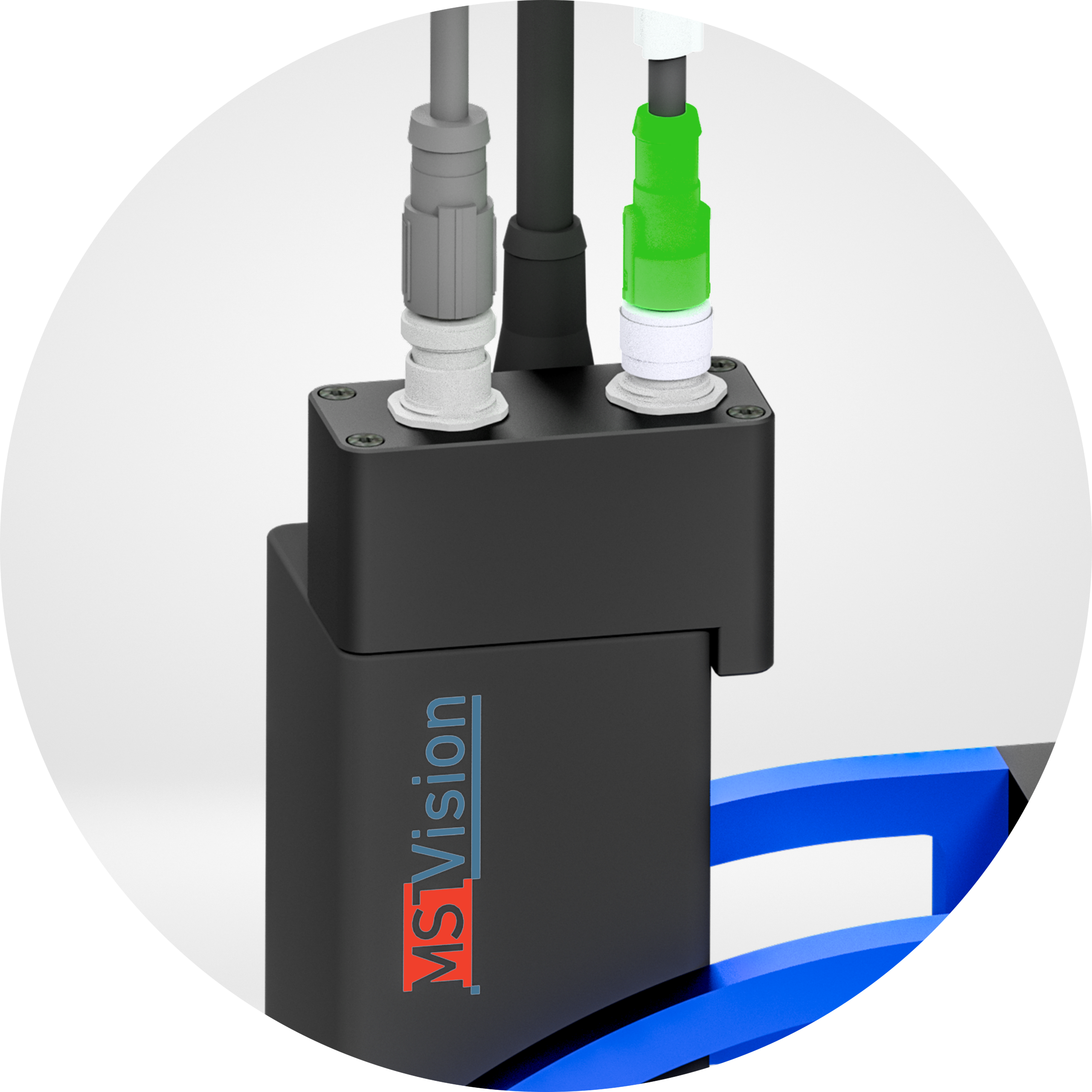

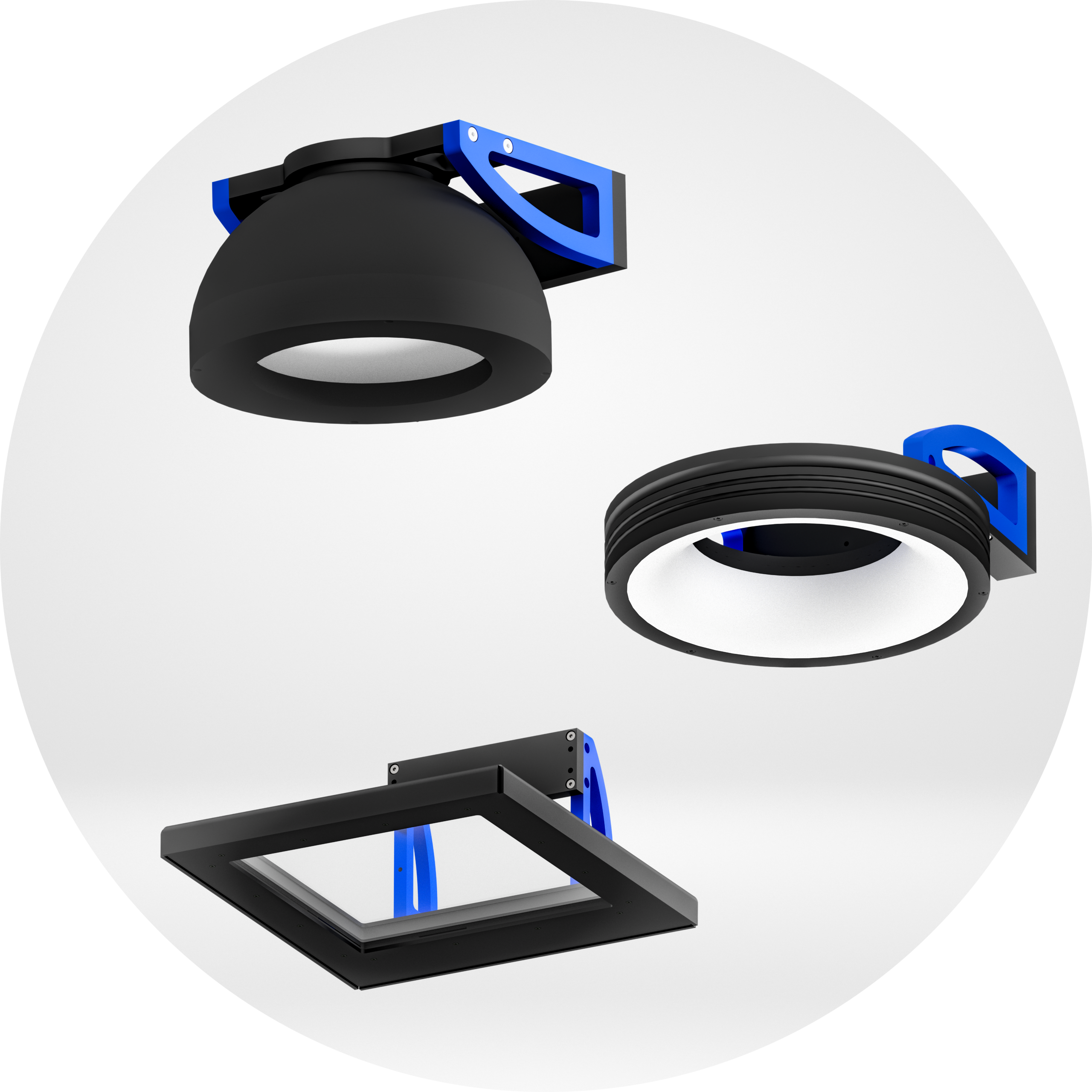

PS Advanced verfügt über eine schnelle 10-GigE-Kamera und ein PS-LED-Ringlicht, das für hohe Geschwindigkeiten und kurze Belichtungszeiten optimiert ist. Die Höhe ist über eine einfach einstellbare Schiene anpassbar. Abhängig von der GPU können bis zu 100 Teile pro Sekunde bei voller Auflösung aufgenommen und als Photometric Stereo Bilddaten über die GenICam-Schnittstelle bereitgestellt werden.

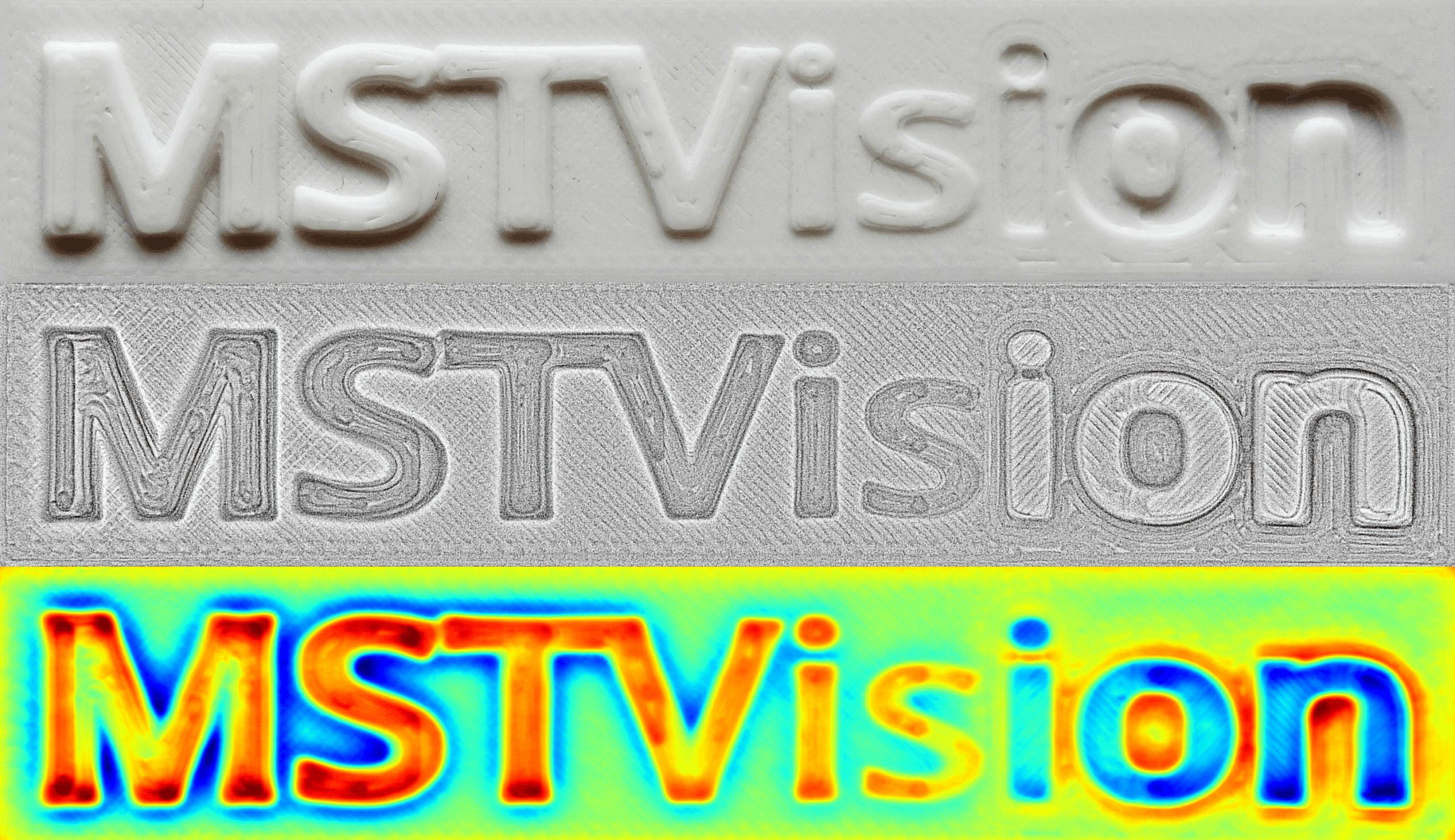

Die Berechnung der Höhenkarte aus Photometric Stereo Gradientenbildern erfordert rechenintensive Integrationen. Dank der innovativen Optimierung der Algorithmen für GPU-Architekturen durch MSTVision wird die Verarbeitung von Photometric Stereobildern und Höhenkarten nur mit geringer Belastung der CPU erreicht, bei kürzesten Zykluszeiten und minimaler Latenz.
In Anwendungen mit Förderbändern oder Drehtischen müssen Objekte während der Bewegung erfasst und ausgewertet werden. Um eine optimale Bildqualität zu gewährleisten, sind hohe Bildraten notwendig. Mit PS Advanced können zusätzlich auch hochauflösende Encodersignale erfasst und ausgewertet werden. Dadurch werden verbleibende Offsets (linear oder rotatorisch) ausschließlich auf der Grundlage dieser Signale kompensieren, ohne die CPU zusätzlich zu belasten.
| Beispielkonfigurationen: | PS Advanced 5MP (binned) | PS Advanced 5MP | PS Advanced 25MP |
|---|---|---|---|
| PS LED-Ringlicht | Weißes, geblitztes, homogenes LED-Licht Innendurchmesser 100 mm Außendurchmesser 180 mm |
||
| Bilder pro Sekunde | 708 fps binned | 243 fps Vollbild | 62 fps Vollbild |
| Sichtfeld | 31 × 26 mm | 62 × 51 mm | 53 × 46 mm |
| Auflösung | 1232 × 1024 | 2464 × 2048 | 5312 × 4600 |
| Pixelauflösung | 25 μm/Pixel | 25 μm/Pixel | 10 μm/Pixel |
| Objektiv | f = 25mm | f = 16mm | f = 35 mm |
| Arbeitsabstand | 140 mm | 160 mm | 160 mm |
| PS-Verarbeitungsleistung (abhängig von GPU) |
bis zu 100 Teile/Sek. | bis zu 30 Teile/Sek. | bis zu 7 Teile/Sek. |
| Max. Geschwindigkeit* | 219 m/min (Objektdurchm.: 15 mm) |
151 m/min (Objektdurchm.: 35 mm) |
33 m/min (Objektdurchm.: 25 mm) |
*Maximale Geschwindigkeit, bei der vier vollständige Bilder eines Objekts erfasst werden können, das 80% des Sichtfelds abdeckt
