Camera Mount Line

Der Camera Mount Line (CML) Kamerahalter ermöglicht eine einfache und präzise Ausrichtung und Positionierung von Zeilenkameras. Durch Austausch des Montagerings, lassen sich eine Vielzahl unterschiedlicher Zeilenkameras montieren. Eine Ausrichtung der Kamera ist um die X- und Y-Achse, sowie um die Z-Achse möglich. Insbesondere die Rotation um die optische Achse, macht dieses Produkt einzigartig und erleichtert die Ausrichtung stark.

Eigenschaften

Mit dem CML Kamerahalter genießen Sie maximale Flexibilität:

Universell kompatibel: Adaptierbar an eine Vielzahl gängiger Zeilenkameras (optimiert für Basler Racer 2)
Optimal zur Montage an Aluminium-Systemprofilen
Seitlicher Klemmblock: Wahlweise links oder rechts montierbar
Einfache Verstellung: Gesamte Verstellung und Klemmung mit einem 5 mm Inbus möglich

Verstellmöglichkeiten

Der CML Kamerahalter ermöglicht eine präzise Ausrichtung der Zeilenkamera über Pitch, Yaw und Roll. Damit lässt sich die Kamera exakt an jede Applikation anpassen.

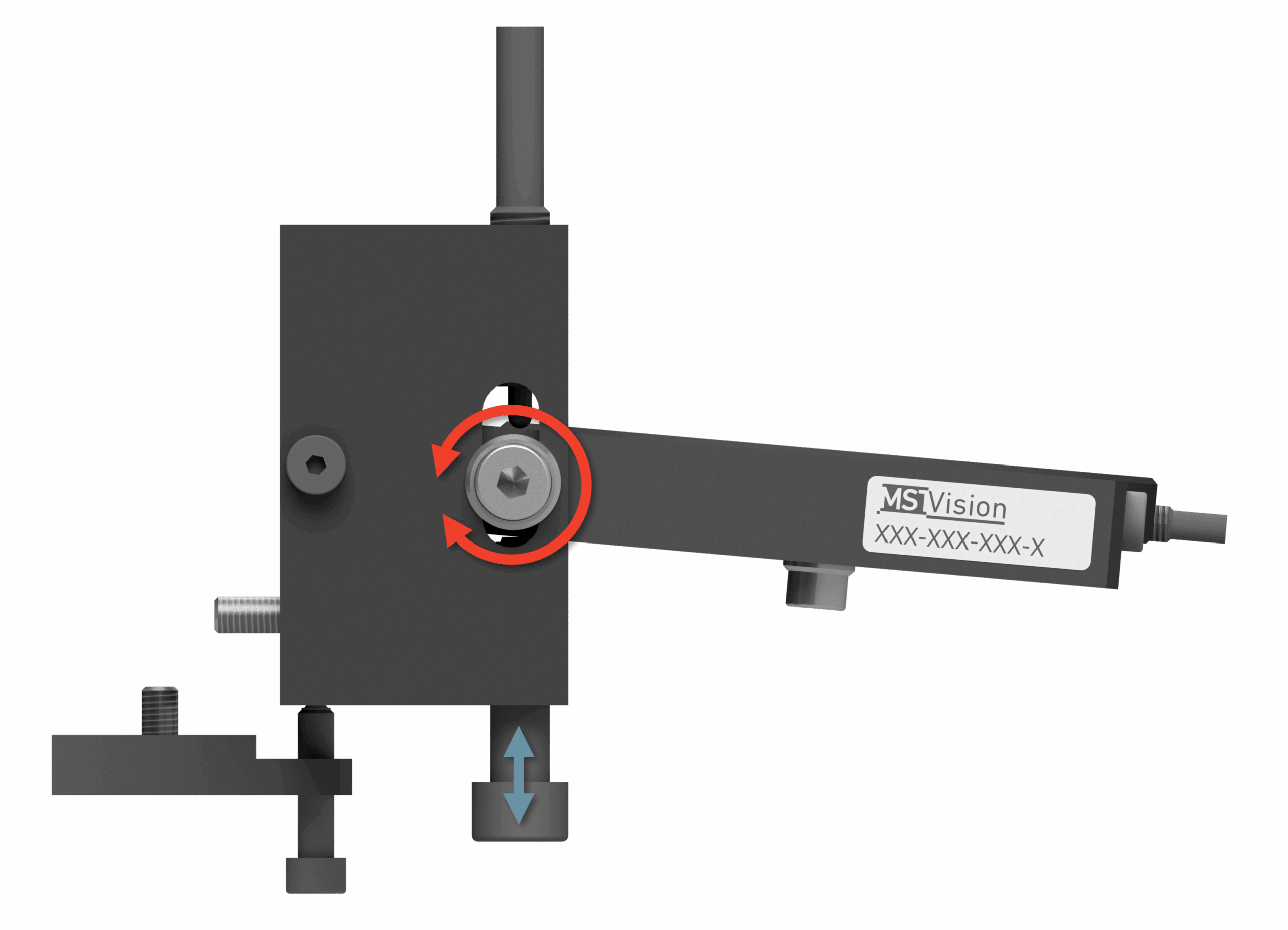

Die X-Rotation ermöglicht ein seitliches Schwenken von ±9° und sorgt so für die optimale horizontale Neigung.

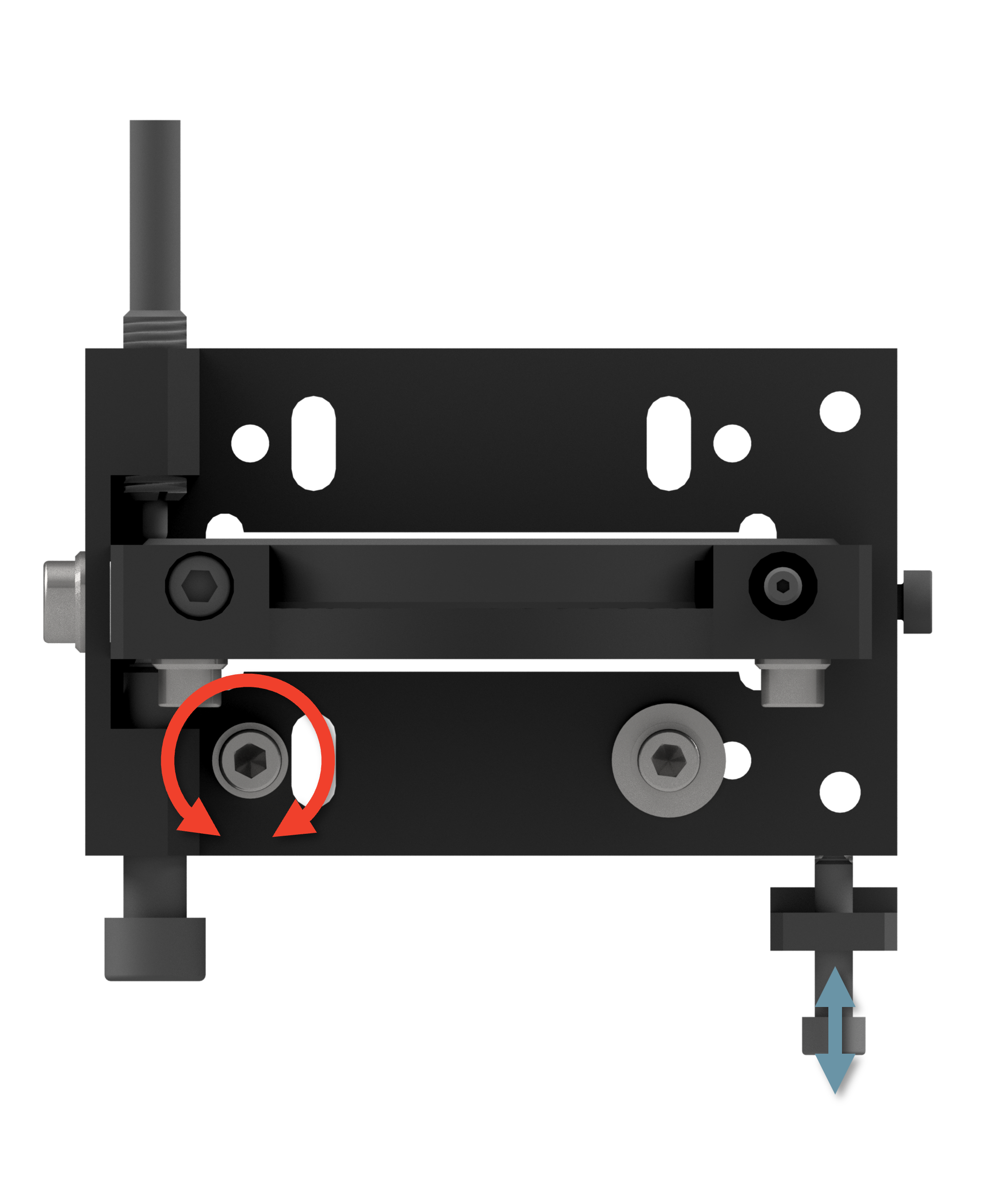

Die Y-Rotation (in Kombination mit der X-Rotation) erlaubt eine parallele Ausrichtung des Kamerasensors zum Objekt.

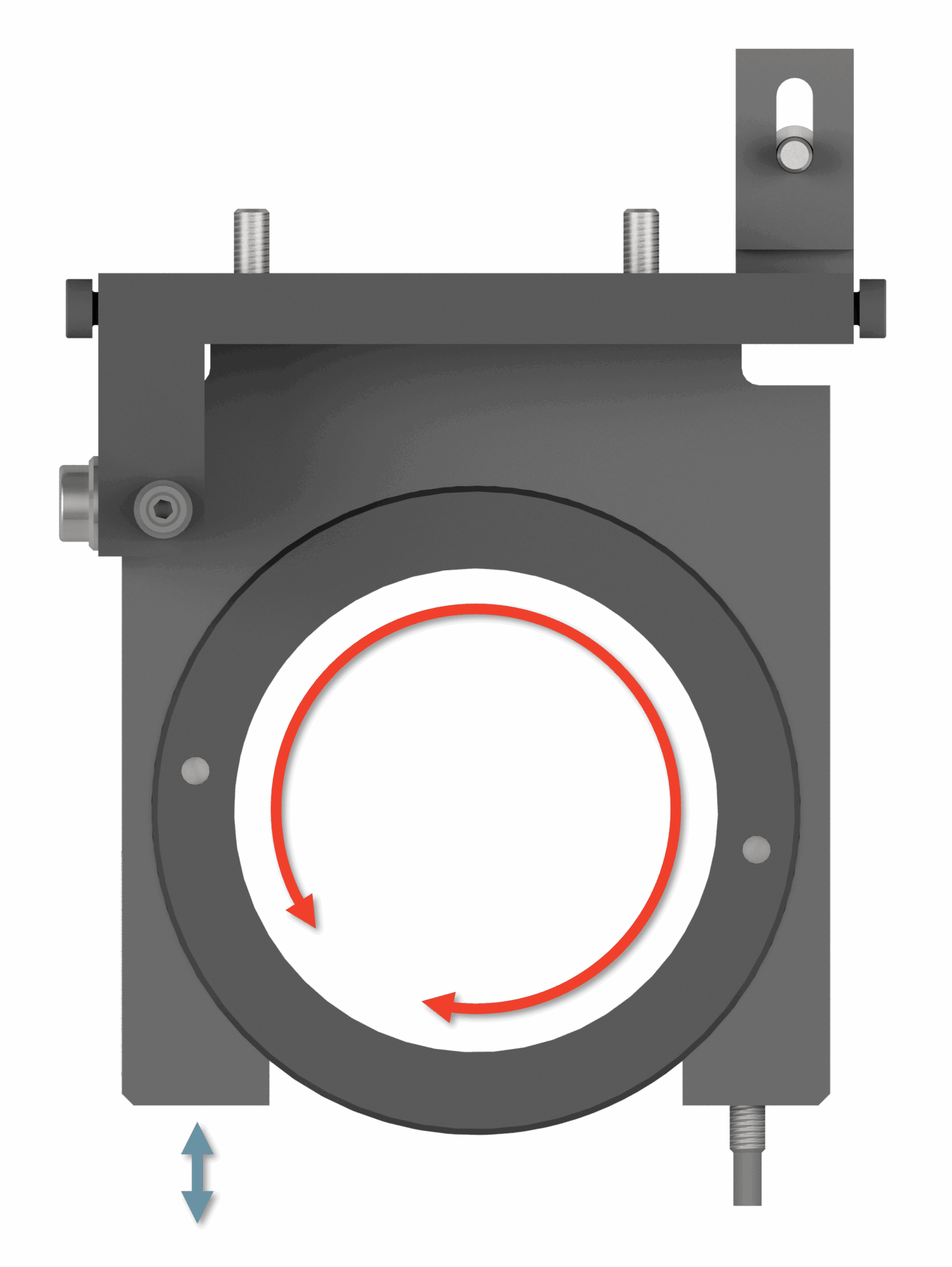

Zusätzlich kann die Z-Achse um ±8° um die optische Achse rotiert werden, was eine einfache Ausrichtung zur Objektachse ermöglicht.
